Здравейте! Като доставчик на стоманени Н-образни греди често ме питат за границата на деформация на тези греди. Така че реших да отделя малко време, за да ви разкажа.
Първо, нека поговорим какво е отклонение. Деформацията е основно количеството, което гредата се огъва или провисва под натоварване. В случая на стоманени Н-образни греди това може да се случи, когато се използват в строителни проекти за поддържане на големи тежести, като в сгради, мостове или промишлени конструкции.
Сега, защо границата на отклонение има значение? Е, ако лъчът се отклони твърде много, това може да причини всякакви проблеми. От една страна, това може да повлияе на структурната цялост на цялата сграда или конструкция. Прекомерното отклонение може да доведе до пукнатини в стените или таваните, а в екстремни случаи може дори да доведе до повреда на конструкцията. Също така, от практическа гледна точка, твърде голямото отклонение може да направи пода неравен, което не само е неудобно, но може да бъде и опасност за безопасността.
И така, каква точно е границата на деформация за стоманени Н-образни греди? Отговорът не е толкова ясен, колкото си мислите. Зависи от няколко различни фактора.
Фактори, влияещи върху границата на деформация
1. Тип товар
Има два основни вида товари: мъртви товари и живи товари. Мъртвите товари са постоянните тегла на самата конструкция, като теглото на гредите, стените и подовете. Живите товари, от друга страна, са временните тежести, които конструкцията трябва да поддържа, като хора, мебели и превозни средства. Различните видове натоварване ще причинят различно количество деформация. Например, сграда с тежко живо натоварване, като търговски център, ще се нуждае от стоманени H греди с по-ниска граница на деформация в сравнение със сграда с относително малко живо натоварване, като еднофамилен дом.
2. Размер и форма на лъча
Размерът и формата на стоманената H греда играят огромна роля при определяне на нейната граница на деформация. Като цяло по-големите и по-дълбоки греди могат да издържат на повече натоварване и да имат по-малко отклонение. H - формата на тези греди е проектирана да осигури висока якост и твърдост, което спомага за минимизиране на деформацията. Например, по-голяма H - греда с по-голям инерционен момент ще бъде по-устойчива на огъване и ще има по-ниска деформация при същото натоварване в сравнение с по-малка.
3. Свойства на материала
Качеството и свойствата на стоманата, използвана в H - лъча, също оказват влияние върху деформацията. Стоманата с висока якост обикновено има по-малко отклонение от стоманата с по-ниска якост. Модулът на еластичност на стоманата, който е мярка за това колко твърд е материалът, е важен фактор. По-високият модул на еластичност означава, че стоманата е по-твърда и ще се огъва по-малко при натоварване.
4. Дължина на обхвата
Разстоянието между опорите на гредата, известно като дължина на обхвата, е друг решаващ фактор. По-дългите разстояния обикновено водят до повече деформация. Например, ако имате стоманена H греда, обхващаща 20 метра, тя ще се отклони повече от същата греда, обхващаща 10 метра, при същото натоварване.
Изчисляване на границата на деформация
В строителната индустрия инженерите използват няколко различни метода за изчисляване на границата на деформация на стоманени Н-образни греди. Един общ подход е да се използва формулата за максималната деформация на просто поддържана греда при равномерно разпределено натоварване. Формулата е $\delta_{max}=\frac{5wL^{4}}{384EI}$, където $\delta_{max}$ е максималната деформация, $w$ е натоварването на единица дължина, $L$ е дължината на обхвата, $E$ е модулът на еластичност на стоманата и $I$ е инерционният момент на напречната греда - раздел.
Строителните норми и стандарти също играят голяма роля при определянето на допустимата граница на деформация. В Съединените щати, например, Американският институт по стоманени конструкции (AISC) предоставя насоки относно границите на деформация за различни видове конструкции. За подове в сграда максималната допустима деформация често е ограничена до $L/360$ или $L/480$, където $L$ е дължината на обхвата. Това означава, че за греда с обхват от 12 метра максималното допустимо отклонение ще бъде $\frac{12000}{360}\approx33.3$ mm или $\frac{12000}{480} = 25$ mm, в зависимост от специфичните изисквания на проекта.
Нашата роля като доставчик на стоманени H-греди
Като доставчик на стоманени H Beam, ние разбираме важността на осигуряването на греди, които отговарят на подходящите граници на деформация. Ние работим в тясно сътрудничество с инженери и изпълнители, за да гарантираме, че гредите, които доставяме, са с правилния размер и качество за конкретния проект. Ние предлагаме широка гама от стоманени Н-образни греди в различни размери и степени, за да отговорим на различни изисквания за натоварване и деформация.
Например, ако работите по проект, който изисква стоманени Н-образни греди с много ниска граница на деформация, ние можем да препоръчаме високоякостни стоманени греди с по-големи напречни сечения. Нашият екип от експерти може също така да ви помогне да изчислите границата на деформация въз основа на типа натоварване, дължината на обхвата и други фактори, специфични за вашия проект.

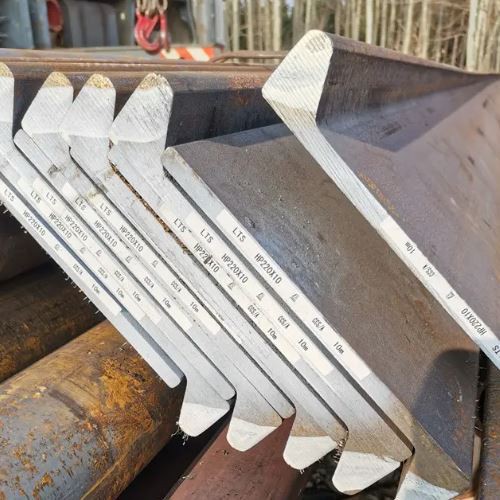

В допълнение към стоманените Н-образни греди, ние предлагаме и други свързани продукти. Може да се интересувате от нашитеТройник за напояване от черна въглеродна стомана, което е чудесно за напоителни системи. Ние също имамеAH36 морска крушка плоска стоманена шиназа морски приложения иДисково скелеза строителни проекти.
Заключение
В заключение, границата на деформация на стоманените Н-образни греди е сложна тема, която зависи от множество фактори. От решаващо значение е да вземете предвид вида на натоварването, размера и формата на гредата, свойствата на материала и дължината на обхвата, когато определяте подходящата граница на деформация за даден проект. Като доставчик, ние сме тук, за да ви помогнем да се ориентирате в тези съображения и да ви предоставим най-добрите стоманени H-греди за вашите нужди.
Ако търсите стоманени Н-образни греди или някой от другите ни продукти, не се колебайте да се свържете с нас. Винаги се радваме да обсъдим изискванията на вашия проект и да намерим правилните решения за вас. Независимо дали сте изпълнител, инженер или строител, ние се ангажираме да предоставяме висококачествени продукти и отлично обслужване на клиентите.
Референции
- Американски институт по стоманени конструкции (AISC). Ръководство за стоманени конструкции.
- Тимошенко, SP, & Gere, JM (1972). Теория на еластичната устойчивост. Макгроу - Хил.
